试题题干
设备控制器的组成有哪些？
参考答案
试题解析
设备控制器的逻辑构成主要包括以下3部分：1）设备控制器与处理机的接口：数据线、控制线和地址线；2）设备控制器与设备的接口：设备与设备控制器接口中的3类信号为数据、状态和控制信号；3）I/O逻辑：I/O逻辑主要由指令译码器和地址译码器两部分功能部件构成，将CPU的命令和地址分别译码，控制指令设备进行I/O操作。

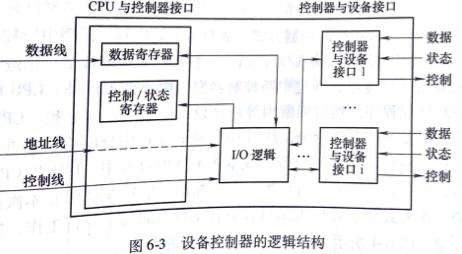

设备控制器的逻辑结构如下图：
设备控制器的组成有哪些？
设备控制器的逻辑构成主要包括以下3部分：1）设备控制器与处理机的接口：数据线、控制线和地址线；2）设备控制器与设备的接口：设备与设备控制器接口中的3类信号为数据、状态和控制信号；3）I/O逻辑：I/O逻辑主要由指令译码器和地址译码器两部分功能部件构成，将CPU的命令和地址分别译码，控制指令设备进行I/O操作。
设备控制器的逻辑结构如下图：
